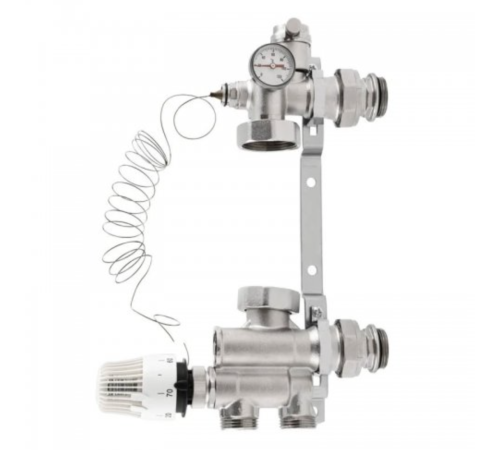

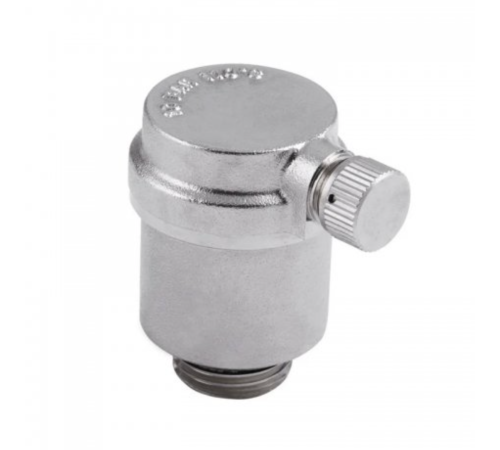

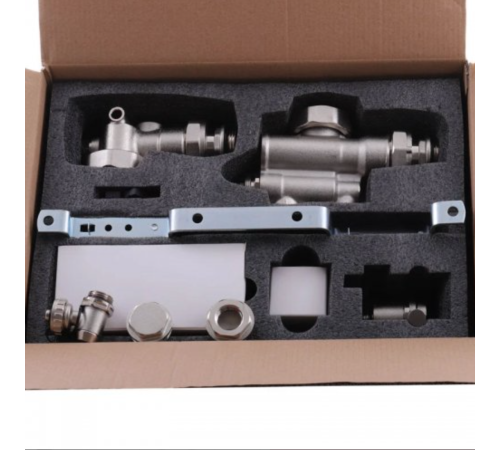

Змішувальний вузол KOER KR.1022 1"

Змішувальний вузол KOER KR.1022 1" для колекторів з нижнім підключенням

Призначення та сфера застосування

Цей змішувальний вузол застосовується для монтажу низькотемпературних систем опалення (типу "водяна тепла підлога") разом із високотемпературною системою (радіаторне опалення). Монтується на колекторній групі низькотемпературного контуру, підключається до високотемпературного контуру системи опалення. Можливе підключення насоса довжиною 130 мм та 180 мм. У насосно-змішувальному вузлі KOER для водяної теплої підлоги приготування теплоносія з температурою від 20 до 60 ℃ відбувається за рахунок підмішування рідини зі зворотної лінії.

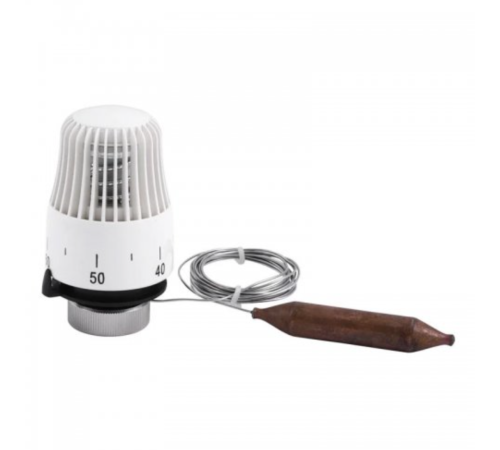

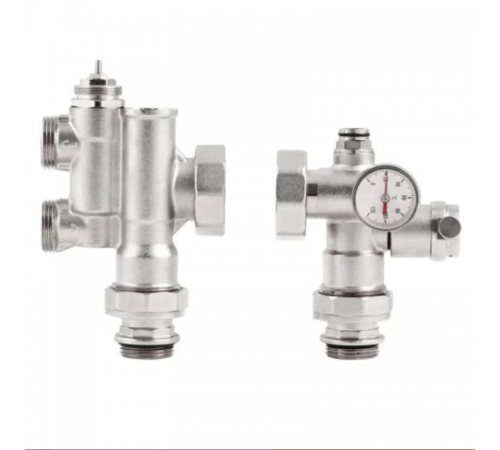

Регулювання здійснюється двоходовим клапаном, встановленим в колекторі, що подає, і керованим термостатичною головкою з виносним занурювальним датчиком, який розміщений на виході змішувального вузла. (Під час використання контролера опалення функція управління клапаном передається йому). Балансувальний клапан в лінії підмішування задає співвідношення теплоносія, що надходить зі зворотної лінії вторинного контуру та прямої лінії первинного.

Корпуси та пробки елементів, накидні гайки виконані з гарячештампованої нікельованої латуні, марки CW 617N. Затвори балансувальних клапанів із латуні CW 614N. Матеріал ущільнювальних кілець – етил-пропіленовий еластомер EPDM 70Sh.

Технічні характеристики:

• Приєднувальне зовнішнє різьблення G1: 1"

• Приєднувальне зовнішнє різьблення насоса G2: 1-1/2"

• А × B × C , мм: 230 × 210 × 365

• Номінальний розмір, DN: 25

• Монтажна довжина насоса, мм: 130

• Робочий тиск, бар: до 16

• Максимальний перепад тиску первинного контуру, Δpmax, бар: 1

• Пропускна спроможність, Kv (байпас у положенні 0), м3/година: 3

• Пропускна спроможність, Kv (байпас у положенні 5), м3/година: 4,8

• Теплова потужність Qmax, при ΔТ=7 ℃ та при Δр=0,25 бар (байпас у положенні 0), кВт: 10

• Теплова потужність Qmax, при ΔТ=7 ℃ та при Δр=0,25 бар (байпас у положенні 5), кВт: 12,5

• Максимальна температура теплоносія у первинному контурі, ℃: 90

• Діапазон налаштування температури у вторинному контурі, ℃: 20 ÷ 60

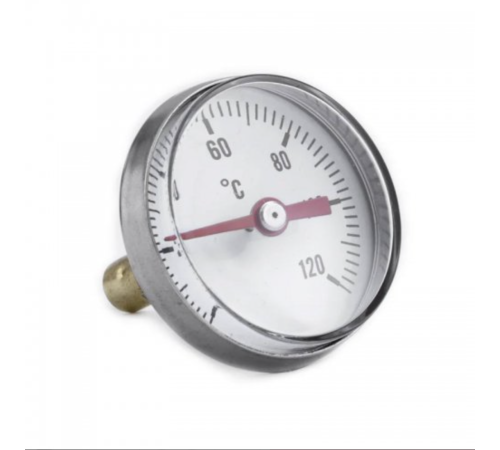

• Діапазон шкали термометра, ℃: 20 ÷ 120

• Матеріал корпусу: Латунь CW617N нікельована.
