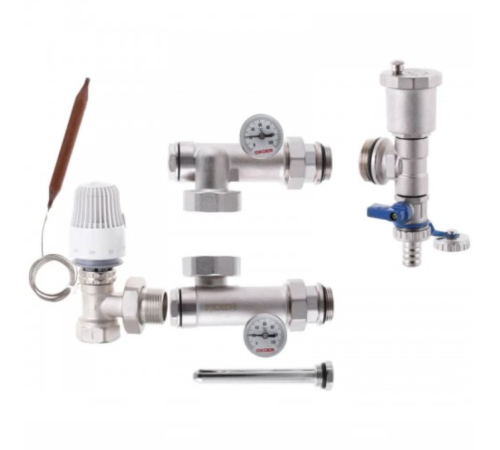

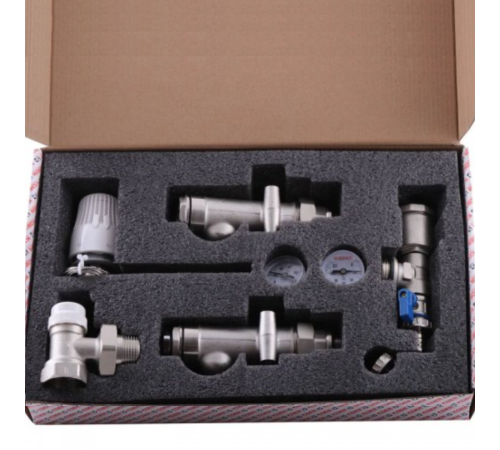

Змішувальний вузол KOER KR.1022L2 - 1" для колект. з ЛІВИМ ПІДКЛЮЧ. (без насоса) (кутовий)

Призначення та сфера застосування

Цей змішувальний вузол застосовується для створення системи автономної циркуляції теплої водяної підлоги та радіаторного опалення застосовуються модулі, що складаються з насосно-змішувальних вузлів та колекторних груп. Насосно-змішувальний вузол є готовим комплектом арматури в зборі (без насоса), призначений для примусової циркуляції, регулювання та підтримки заданої температури теплоносія у водяних теплих підлогах.

Ефективність системи опалення, побудованої на базі колекторної групи з насосно-змішувальним вузлом, забезпечується принципом багаторазової циркуляції теплоносія між подавальним та зворотним колектором з частковим відбором теплоносія від високотемпературного джерела тепла первинного контуру та підмішуванням теплоносія зі зворотної лінії. Змішувальний вузол необхідний лише системи теплої водяної підлоги, т.к. у ньому циркулює той самий теплоносій, що у радіаторах опалення. Необхідна температура теплоносія для радіаторів (75 ÷ 95°С) набагато більша за максимально допустиму температуру труб теплої водяної підлоги (35 ÷ 55°С).

Котел нагріває теплоносій до температури, яка потрібна для високотемпературних радіаторів, а для зниження температури теплоносія на вході в контур теплої підлоги використовується насосно-змішувальний вузол. Як теплоносій можуть використовуватися рідини, неагресивні до матеріалів виробу: вода, розчини на основі гліколю. Максимальний вміст гліколю – до 40%.

Технічні характеристики:

Приєднувальне зовнішнє різьблення G1: 1"
Приєднувальне зовнішнє різьблення насоса G2: 1-1/2"
Номінальний розмір, DN: 25
Монтажна довжина насоса, мм: 130
Міжосьова відстань між виходами. мм, 210
Робочий тиск, бар: до 16
Максимальний перепад тиску первинного контуру, Δpmax, бар: 1
Пропускна спроможність, Kv (байпас у положенні 0), м3/година: 3
Пропускна спроможність, Kv (байпас у положенні 5), м3/година: 4,8
Теплова потужність Qmax, при ΔТ=7 ℃ та при Δр=0,25 бар (байпас у положенні 0), кВт: 10
Теплова потужність Qmax, при ΔТ=7 ℃ та при Δр=0,25 бар (байпас у положенні 5), кВт: 12,5
Максимальна температура теплоносія у первинному контурі, ℃: 90
Діапазон налаштування температури у вторинному контурі, ℃: 20 ÷ 60
Діапазон шкали термометра, ℃: 20 ÷ 120
Матеріал корпусу: Латунь CW617N нікельована
