Твердопаливний котел Bizon Econom 10 кВт

Основні елементи та зовнішній вигляд котла Bizon Eсonom

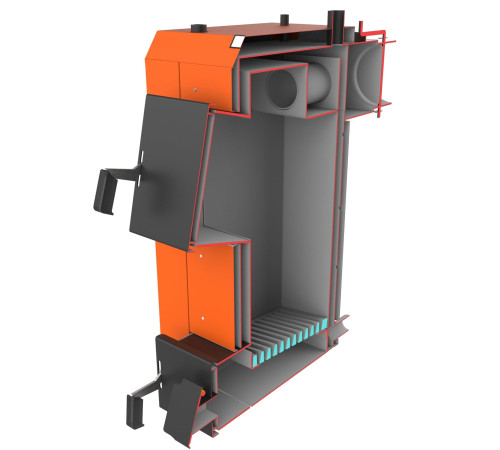

Збірно-зварена конструкція складається з металевого корпусу та топки або камери згоряння над якою знаходиться конвекційна частина.

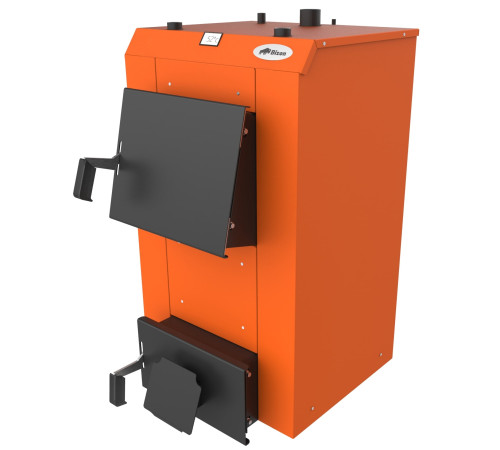

Зовнішній вигляд та основні елементи котла Bizon Eсonom/Eсonom Plus

1 – Корпус котла, 2 – Камера згорання (топка), 3 – Конвекційна частина (теплообмінник), 4 – Дверцята завантажувальні, 5 – Дверцята ревізійні, 6 – Кришка отвору під вентилятор, 7 – Патрубок прямої мережної води, 8 – Патрубок зворотної мережної води 9 – Штуцер зливу води, 10 – Штуцер під групу безпеки, 11 – Димохід, 12 – Шибер тяги топочних газів, 13 – Колосникові грати, 14 – Попільник, 15 – Водяна оболонка, 16 – Теплоізоляція корпусу, 17 – Патрубок під терморегулятор, 18 – Терморегулятор.

Зовнішній вигляд та основні елементи котла Bizon Eсonom

1 – Корпус котла, 2 – Камера згорання (топка), 3 – Конвекційна частина (теплообмінник), 4 – Дверцята завантажувальні, 5 – Дверцята ревізійні, 6 – Кришка отвору під вентилятор, 7 – Патрубок прямої мережної води, 8 – Патрубок зворотної мережної води 9 – Штуцер зливу води, 10 – Штуцер під групу безпеки, 11 – Димохід, 12 – Шибер тяги топочних газів, 13 – Колосникові грати, 14 – Попільник, 15 – Водяна оболонка, 16 – Теплоізоляція корпусу, 17 – Патрубок під терморегулятор, 18 – Терморегулятор, 19 – Блок автоматики управління (в моделях Bizon Ekonom Plus), 20 – Вентилятор (в моделях Bizon Ekonom Plus).

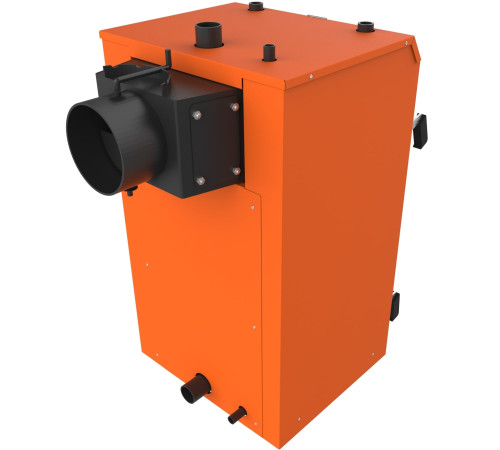

Для підведення та відведення теплоносія в котлах використовуються патрубки прямої та зворотної мережі. На задній стінці знаходиться димохід, призначений для виходу топочного газу. Для зниження високої тяги використовується вбудований в боров шибер. При критичному підвищенні рівня тяги, відбувається часткове перекриття отвору на виході.

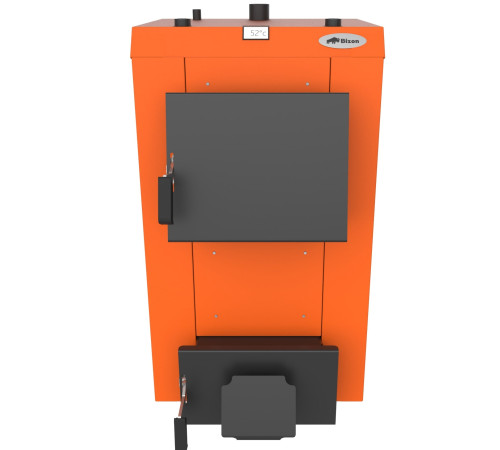

Зверху на корпусі розміщений штуцер. Він використовується для монтажу групи безпеки. Для зливу води використовується штуцер, який знаходиться знизу на боковій частині котла. Спереду знаходяться завантажувальні та розвантажувальні дверцята. Їх використовують при необхідності очистити зольник та колосникові грати.

Паливом для котла Bizon Eсonom

Найбільш теплопродуктивним паливом для котла Бізон Економ вважається кам’яне вугілля. Окрім нього, допускається використання:

1. Сухої деревини. Вологість матеріалу не повинна перевищувати 25%. Довжина поліна повинна бути меншою за глибину топки та дорівнювати не більш ніж 50 см.
2. Дерев’яних брикетів. Оптимальний діаметр брикету складає 10-15 см.
3. Відходи деревообробної промисловості (тріски, обрізки, стружка) можуть використовуватися як додаткова сировина та додаються в співвідношенні 1:1.

Монтаж котла Бізон Економ

Проєкт використання обладнання має розроблятися та узгоджуватися зі спеціалістом, який має відповідне посвідчення. Перед встановленням котла, монтажник має детально ознайомитися с моделлю виробу, його роботою та дією захисної системи. Перед підключенням котла до системи опалення, необхідно ознайомитися з цією інструкцією в експлуатації обладнання. Після проведення всіх робіт з демонтажу котла, необхідно надіслати виробнику заповнений контрольний талон. Його заповнюють розбірливим почерком без виправлень та закреслень. У разі, якщо гарантійний талон виявиться заповненим неправильно, гарантійне обслуговування та ремонт виробником проводитися не буде.
