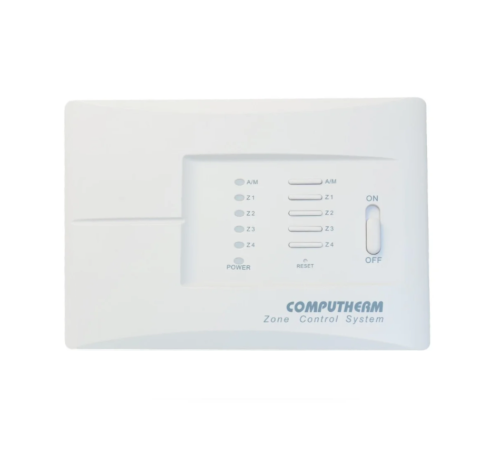

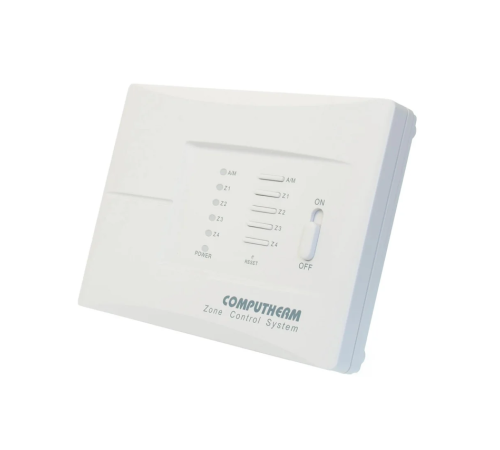

Контролер COMPUTHERM Q4 Z

Контролер керування зонами Computherm Q4 Z

Температурний контроль та керування зоною обігріву можна досягти за допомогою контролера керування зонами Computherm Q4Z. Кожна окрема зона обігріву може обігріватись окремо або одночасно. Контролер дозволяє обігрівати лише ті приміщення, які Вам потрібні. Кімнатні термостати в автоматичному режимі керують котлом та віддають необхідні команди клапанам опалення відповідної зони (макс. 4 зони) – режим відкрито/закрито. У зоні управління може бути підключений будь-який кімнатний термостат, наприклад, Computherm Q7 і Computherm Q3.

Зазвичай, котли оснащені лише одним входом для кімнатного термостата, але для тепломережі, що складається з кількох зон та управління кількома вентилями, котлом від кількох термостатів потрібний контролер управління зонами.

Контролер управління зонами приймає сигнали перемикання від термостатів (Т1, Т2, Т3, Т4), відкриває/закриває підключені до виходів зони (Z1, Z2, Z3, Z4, Z1-2, Z3-4, Z1-4) вентиль(и) /насос(и) та запускає котел (NO, COM).

Для керування більш ніж чотирма зонами рекомендується використовувати два або більше контролерів типу Computherm Q4Z. У цьому випадку виходи керування котлом без потенціалу (NO, COM) повинні бути з'єднані паралельно до котла.

Технічні характеристики:

• До контролера зон можна підключити будь-який кімнатний термостат перемикання, вихідне навантаження реле якого: 230В змінного струму; хв. 1A (0,5A індуктивне навантаження)

• Напруга живлення: 230ВV змінного струму; 50Гц

• Потужність, що споживається в стані очікування: 0,5 Вт

• Напруга на виході до зон: 230В змінного струму; 50Гц

• Навантаження на виході до зон 1A (0,5A індуктивне навантаження)

• Вихідне навантаження реле керування котлом: 230В змінного струму; 50Гц, 5A (2A індуктивне навантаження).

• Затримка спрацьовування реле керування котлом: 4 хв.

• Температура зберігання: від -10 до +40°C.
