Унибокс KOER KR.3003 для ТП (T)

Унибокс Koer KR.3003 для ТП (T)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Возросшие требования к теплоизоляции способствуют понижению теплопотерь в зданиях. Отличным решением является панельное отопление, как экономичная система, отличающаяся высоким комфортом.

Во многих строящихся или реконструируемых жилых зданиях, по меньшей мере в отдельных помещениях, предусматривают панельное отопление. Например, в ванных комнатах, кухнях, жилых комнатах, кабинетах и зимних садах. Монтажные наборы KOER Унибокс позволяют регулировать панельное отопление по температуре помещения с помощью термостатического вентиля, ограничивать температуру обратного потока или организовать комбинированное регулирование. Различные модели Унибокс применяются для систем напольного отопления в помещениях с греющей поверхностью пола до 20 м2. Они рассчитаны на присоединение одного отопительного контура. Длина отопительного контура до 100 метров для труб 16x2 мм.

KR.3003 (T) для регулирования панельного отопления по температуре помещения.

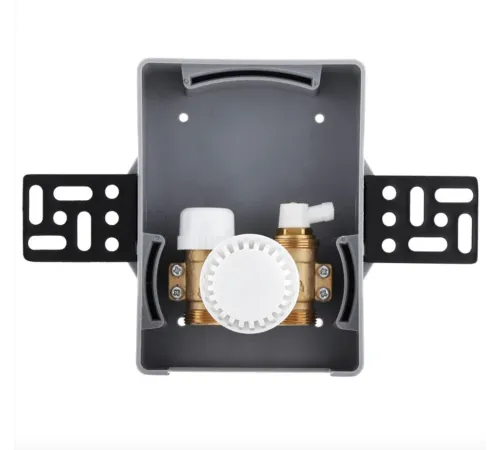

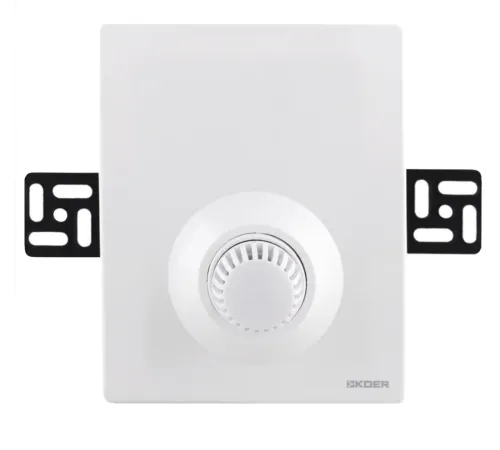

Монтажный набор для регулирования панельного отопления по температуре помещения с помощью термостатического вентиля, состоит из: монтажной коробки, воздухоотводчика, крышки, термостата с нулевой отметкой; резьба вентиля G ¾ НР для присоединительных наборов KOER.

Унибокс KR.3003 (Т) позволяют регулировать температуру помещения за счет напольного отопления. Они применяются в системах низкотемпературного отопления с максимальной температурой подачи 55°С.

МОНТАЖ

При укладке обратите внимание, чтобы подающая и обратная линия лежали на стяжке попеременно.Таким образом обеспечивается равномерный прогрев пола.

ВНИМАНИЕ! При установке в ванных комнатах необходимо соблюдать инструкции по монтажу электрики во влажных помещениях.

ВАЖНО! Установка Унибокс, в комплектацию которых входит вентиль RTL, возможна только на выходе из отопительного контура, т.е. на обратном трубопроводе. Необходимо обратить внимание на направление потока:

Для присоединения вентиля применяются присоединительные наборы KOER со стяжными кольцами. Защитный короб необходимо закрыть и отштукатурить. Регулирование осуществляется с помощью удобно расположенного термостата.

Следует учесть, что термостат не должен подвергаться сторонним воздействиям.

• не устанавливать рядом с другими источниками тепла, например, рядом с отопительными приборами;

• необходимо избегать попадания солнечных лучей на термостат;
• не устанавливать на сквозняках.

Если площадь обогрева превышает 20 м2, а длина трубы отопительного контура свыше 100 м, рекомендуется разбить площадь на два равных по размеру отопительных контура и присоединить к Унибокс. Это возможно с помощью h-образного присоединительного элемента KOER, присоединительной муфты, или с помощью разделительного узла.
